立體車庫的每一個組成部分都是緊密相連的，若其中一個發生問題，那么其他的都不工作了，因此保證好立體車庫的完整運行是關鍵，了解立體車庫的組成部分也是很有必要的，以防發生故障時，找出問題的關鍵所在。升降橫移立體車庫主要由鋼結構、載車板、傳動系統、控制系統、安全防護系統等五大部分組成。

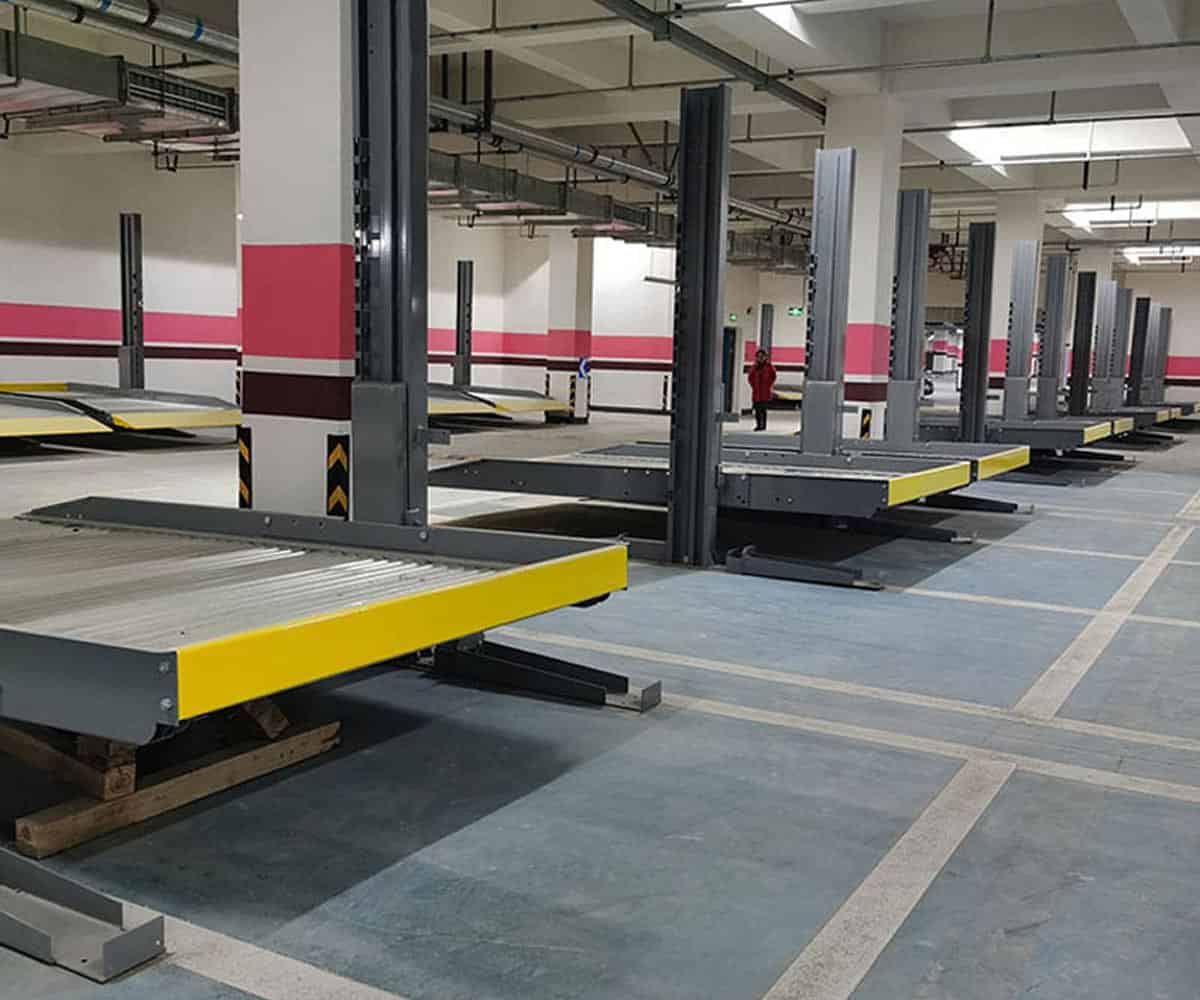

升降橫移立體停車庫主體結構

升降橫移立體車庫主要由鋼結構、載車板、傳動系統、控制系統、安全防護系統等五大部分組成。

1、鋼結構框架

停車設備的鋼結構主要采用熱軋H型鋼、槽鋼、角鋼、鋼板焊接成型，用高強度螺栓連接成框架結構，具有較好的強度和剛度，起到承受重量、內設車位等作用。根據不同的結構要求，有單柱形式、跨梁形式、后懸臂形式等。

2、載車板

載車板用來承載存取的車輛，有有框架式和拼板式兩種。

框架式載車板用型鋼和鋼板焊接成承載框架，并多數采用中間凸起結構，在兩側停車通道和中間凸起的頂面鋪設不同厚度的鋼板。這種載車板的優點是可按需要設置行車通道寬度，并具有較好的導人功能，適合車型變化較多的小批量生產。

拼板式載車板用鍍鋅鋼板（鋼板）一次沖壓或滾壓成組裝件，采用咬合拼裝成載車板，用螺栓緊固連接，拼裝前可以先對組件進行各類表面處理（如電鍍、烤漆等），使載車板輕巧、美觀，拼裝式載車板運輸方便、通用性互換性好，適合批量生產。

3、傳動系統

傳動系統分為升降傳動機構、橫移傳動機構及升降橫移機構。升降傳動動力系統即主機一般有電機、減速機、鏈輪、鏈條、液壓系統等。負責載車板和車輛的升降運動。橫移傳動機構一般由電機減速機、驅動輪和從動輪、地面鋪設導軌組成，負責載車板在橫梁上的橫移運動。升降橫移機構則為升降傳動機構與橫移傳動機構的結合。

4、控制系統

控制系統主要由主回路和控制回路組成，是存取車輛的指揮中心。主回路主要控制載車板的升降、橫移，其設備有電機減速機、液壓馬達等?？刂苹芈分饕轻槍θ?、車的安全而設計的各種控制回路。控制系統的控制形式有可編程控制器PLC控制、微電腦控制、總線控制等，這些硬件通過軟件來控制各類繼電囂、接觸器的動作，來完成設備的升降、橫移動作。控制系統主要運行方式有自動運行方式、手動或點動運行方式。

5、安全防護系統

安全防護系統由安全掛鉤、光電傳感器、反饋元件、上下限位開關等組成，負責存取車輛的安全運行。升降橫移立體車庫一般有以下一些安全防護裝置：緊急停止開關、防止超限運行裝置、阻車裝置、人車誤入檢出裝置、防止載車板墜落裝置等。
